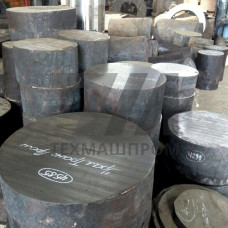

Металлические заготовки из стали 12ХН3А: сортовой прокат для цементуемых деталей
Металлические заготовки 12ХН3А — это сортовой прокат и поковки из легированной конструкционной стали хромоникелевого класса, поставляемые в термообработанном или горячекатаном состоянии для последующего изготовления цементуемых и улучшаемых деталей. Сталь 12ХН3А — легированная, содержит 0,09–0,15 % углерода, 0,5–0,8 % хрома и 2,75–3,25 % никеля, выплавляется по ГОСТ 4543. Такое сочетание обеспечивает глубокую прокаливаемость и высокую вязкость сердцевины при сохранении твёрдой поверхностной зоны после цементации.
Формы поставки и размерный сортамент
Заготовки выпускают в виде круглого проката, квадрата, полосы и кованых заготовок. Круглый прокат диаметром 20–200 мм поставляется горячекатаным, кованым или калиброванным; квадрат — со стороной 20–150 мм. Для тяжёлых валов и шестерён применяют кованые заготовки массой до 3–5 т. Точность прокатки регламентируется ГОСТ 2590 (круг) и ГОСТ 2591 (квадрат), кривизна прутка — не более 0,5 % длины.
| Параметр | Значение | Состояние поставки | Твёрдость, HB | Применение |
|---|---|---|---|---|
| Диаметр круга | 20–60 мм | горячекатаный | 217 | зубчатые колёса КПП |
| Диаметр круга | 60–120 мм | кованый | 217 | валы-шестерни редукторов |
| Диаметр круга | 120–200 мм | кованый | 229 | тяжёлые валы, крестовины |
| Квадрат | 20–100 мм | горячекатаный | 217 | шпиндели, рычаги |
| Полоса | толщина 10–40 мм | горячекатаная | 217 | кулачки, вилки |
Механические свойства и термообработка
После цементации на глубину 0,8–1,5 мм и закалки поверхностный слой достигает 58–62 HRC, сердцевина сохраняет 30–42 HRC. Предел прочности сердцевины после улучшения — 880–1080 МПа, предел текучести — не менее 685 МПа, относительное удлинение — 10–12 %, ударная вязкость KCU — 60–90 Дж/см. Сталь склонна к росту зерна при перегреве, поэтому цементацию ведут при 920–940 C с последующей нормализацией или высоким отпуском.
- Цементация в газовых печах при 920–940 C, глубина слоя 0,8–1,5 мм
- Закалка с 820–850 C в масле, отпуск 160–200 C
- Улучшение: закалка 850–870 C, высокий отпуск 600–650 C
- Нормализация 880–900 C для снятия внутренних напряжений
- Контроль прокаливаемости по ГОСТ 4543, метод торцевой закалки
Области применения
Заготовки 12ХН3А востребованы в автомобилестроении, тракторостроении, станкостроении и тяжёлом машиностроении. Из них изготавливают зубчатые колёса коробок передач, валы-шестерни редукторов, крестовины карданных валов, шпиндели металлорежущих станков, кулачки распределительных механизмов, детали бурового оборудования. Условия эксплуатации — знакопеременные нагрузки, контактное нагружение зубьев, абразивный износ поверхностей при сохранении ударной вязкости сердцевины.
- Автомобильная промышленность — шестерни КПП, синхронизаторы, полуоси
- Тракторостроение — валы трансмиссий, конические пары
- Станкостроение — шпиндели, ходовые винты, зубчатые передачи
- Нефтегазовое оборудование — детали буровых насосов, вертлюгов
- Тяжёлое машиностроение — крестовины, рычаги, вилки переключения
Вопросы и ответы
Какая твёрдость заготовок 12ХН3А в состоянии поставки?
Горячекатаный и кованый прокат поставляется с твёрдостью не более 217–229 HB в зависимости от диаметра, что обеспечивает обрабатываемость резанием без предварительной термообработки.
На какую глубину цементуется сталь 12ХН3А?
Типовая глубина цементованного слоя — 0,8–1,5 мм при температуре 920–940 C. Для крупных зубчатых колёс слой увеличивают до 1,8–2,2 мм с последующей закалкой и низким отпуском.
Чем 12ХН3А отличается от 12ХН3?
Индекс «А» обозначает повышенное качество: ужесточённый контроль содержания серы и фосфора, ограничение неметаллических включений и стабильность прокаливаемости по ГОСТ 4543.
Поставляются ли заготовки 12ХН3А в виде поковок?
Да, для крупногабаритных деталей выпускают кованые заготовки массой до 3–5 т с припуском под механическую обработку, с контролем макро- и микроструктуры.
